Construcción de un Amplificador de 30W Súper Económico

Mediciones

Cuando ya hemos revisado minuciosamente el circuito impreso del amplificador y estamos seguros de que tanto la tarjeta como el ensamble están perfectos, debemos hacer ciertas mediciones que sirven para constatar que todo está en correctas condiciones.
La primera comprobación que debemos hacer es revisar la entrada de alimentación.

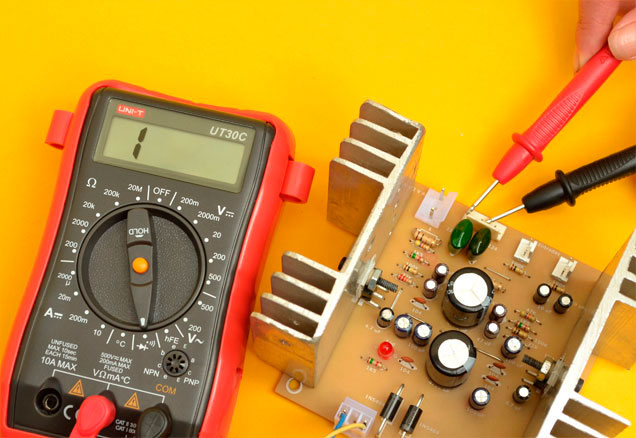

Se coloca el multímetro en la escala de continuidad y se toca con las punta, los dos pines donde irá conectado el transformador.
La medición debe ser nula o infinito. (Un 1 a la izquierda). Si llegase a haber alguna medición, es porque hay algo mal en el circuito y hay que revisar, sobre todo los diodos de la fuente, condensadores y por supuesto los circuitos integrados
NOTA: Tenga en cuenta que al hacer la medición se pueden ver unos números mientras se cargan los condensadores con el voltaje que envía el multímetro. Esto es normal. Así que debe esperar unos segundos a que marque infinito.

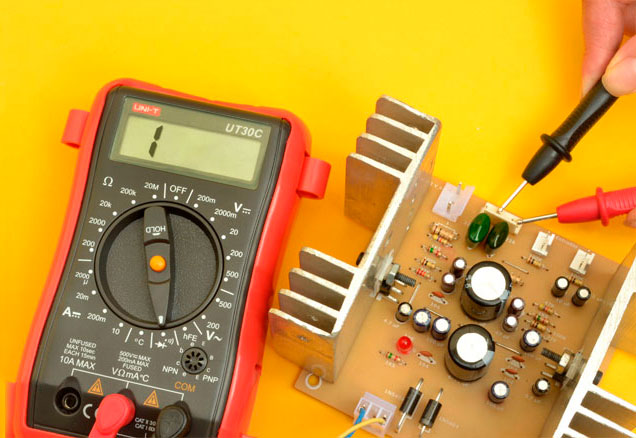

Medición de las salidas a parlantes. Estas también se miden con el multímetro en continuidad. Se debe medir entre cada salida y tierra y no deberá marcar nada. Únicamente se verán unos números momentáneamente y luego debe marcar 1 a la izquierda de la pantalla.

Cuando la medición da alguna impedancia a la salida, esto indica que puede haber un corto entre pistas, una soldadura en corto o defectuosa o simplemente el integrado de esa salida está defectuoso o el  TDA2030 es falsificado. Proceda a leer nuestra sección de Recomendaciones.

Cuando las mediciones en frío son correctas, se procede a conectar el amplificador a la red pública usando como protección un circuito serie. NUNCA LO CONECTE DIRECTAMENTE.
El circuito serie es un circuito eléctrico muy sencillo que permite probar los aparatos, sin el riesgo de quemarlos por sobrecarga. Si el amplificador está en corto circuito, el bombillo se enciende, pero cuando el amplificador no está en corto o está abierto, el bombillo no prende o en caso de prender, será muy tenue.
Los dos caimanes del Circuito Serie se conectan en los dos cables de entrada de corriente del transformador. Si el bombillo prende plenamente, esto indica que hay un corto en el amplificador y deberá revisar minuciosamente las pistas y cada componente. Si el bombillo prende a media luz, indica que hay un consumo, que puede ser por falta de chapas al construir el transformador o que está mal ajustado. En cualquier caso, el bombillo consumirá la corriente protegiendo el amplificador.
Si el bombillo no prende o prende muy levemente, procedemos a hacer las mediciones de voltaje (mediciones en caliente).

NOTA: tenga en cuenta que como el amplificador es de 30W, debe usar un bombillo de esa potencia o máximo 40W. Si usa uno más grande, puede que no proteja el circuito.

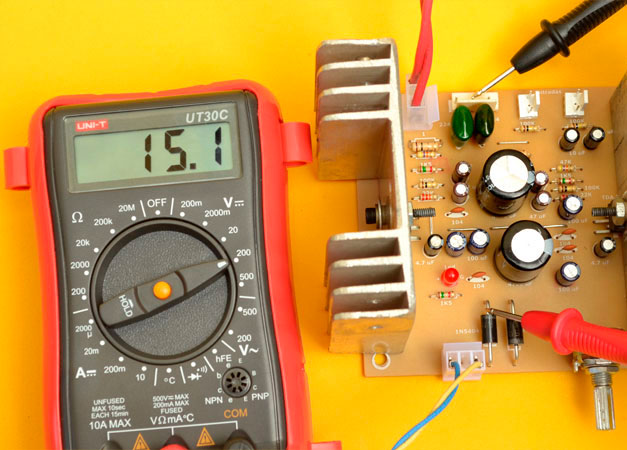

Debemos comprobar que el doblador de tensión o fuente de media onda está haciendo su trabajo. Para esto se coloca el multímetro en la escala de voltaje continuo (DC), luego, se coloca la punta negra en tierra, que en este caso usamos el pin del centro del conector de salidas a parlante y la punta roja en el cátodo del primer diodo. EL voltaje deberá ser de entre +15 y +16 voltios DC.

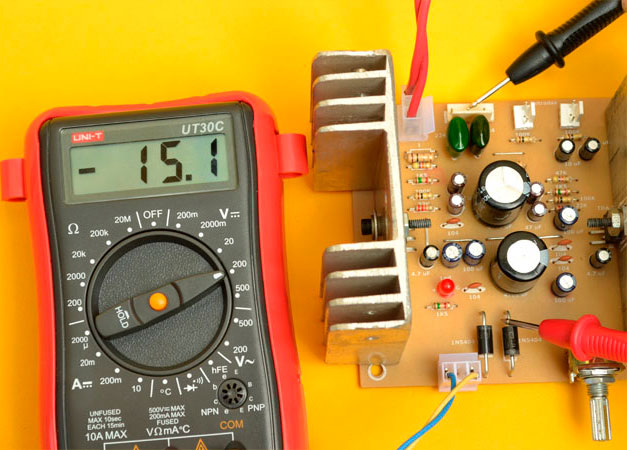

Ahora debemos comprobar el voltaje negativo. Se coloca la punta negra en tierra y la roja en el ánodo del segundo diodo. El voltaje deberá ser de entre -15  y -16 voltios DC.
Tenga en cuenta que los dos voltajes deben ser totalmente simétricos. Si por ejemplo el voltaje positivo fue de 15.1 voltios, el voltaje negativo deberá ser de -15.1 voltios. De no ser así algo estará mal y deberá revisar, comenzando por los diodos y los condensadores de la fuente.

Medición de las salidas a parlantes en caliente. Esta medición comprueba que los TDA2030 están en buen estado o que no hay corto en las pistas de salida.

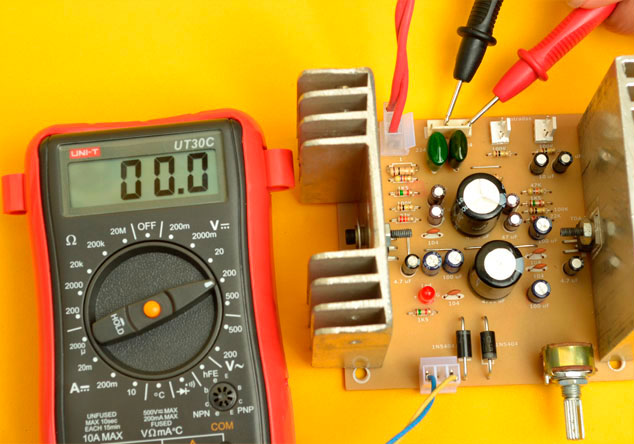

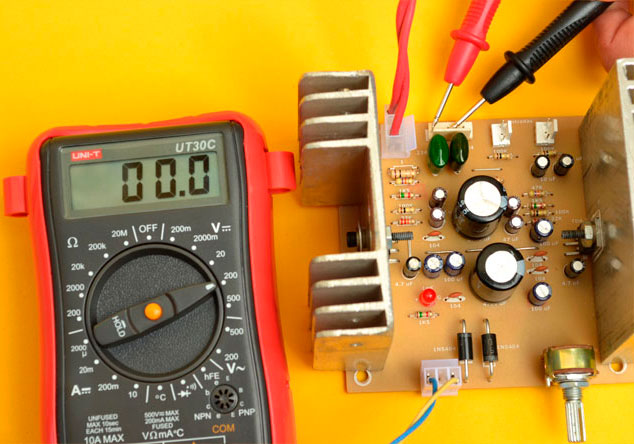

Con el multímetro en la escala de voltaje continuo, se miden las salidas colocando la punta negra en tierra y la roja en cada salida a parlante.

En las salidas No deberá marcar ningún voltaje. (0.0 voltios). Si se llega a presentar algún voltaje, es posible que el integrado de esa salida esté defectuoso, sea falsificado o haya corto entre las pistas del circuito. Proceda a revisar.

Si todas las mediciones fueron correctas, ya puede conectar los parlantes y disfrutar de su amplificador. Comience con un volumen bajo y si todo funciona bien, retire el circuito serie y conecte el amplificador directamente a la red pública y suba el volumen a un punto que se escuche fuerte. Si los integrados se calientan rápidamente puede ser falta de tamaño en los disipadores, algún corto en los cables a los parlantes o que los parlantes no son de 8 ohmios, o de menor impedancia. Mida los parlantes con el multímetro en la escala de 200 ohmios y verifique que si sean de 8 ohmios y que están en buen estado.

Video tutorial paso a paso de la construccion del amplificador de 30W

Parte 2

Consola de sonido de 3 canales realizada por Fabio Osorio Pimentel.

Fabio Osorio, usuario de Manizales Colombia, usando el amplificador de 30W, tres preamplificadores con entrada de Microfono, linea y EQ, y un Sumador de señales, ensambló esta pequeña consola de 3 canales, con un canal para micrófono de alta impedancia y 2 canales para micrófono de baja impedancia.

Esta es una de las tantas posibilidades que se pueden realizar con los proyectos que se encuentran en Construyasuvideorockola.com. Solo basta con un poco de imaginación, para encontrar infinidad de aplicaciones y combinaciones, que pueden ser muy útiles y divertidas. A medida que se aprende algo más del tema, se puede llegar a convertir en una forma de sustento.

Es importante tener en cuenta la interconexión de cada proyecto, unificar tierra y mantener un código de colores para identificar, canal derecho del izquierdo, y no cometer errores de desfase. Estos detalles son esenciales para el éxito del proyecto. También la calidad del cableado y los materiales a usar, garantizan que el proyecto funcione a la perfección.

Algunas personas, ven los conectores como un gasto innecesario, pero realmente, el uso de conectores es muy útil al momento de ensamblar, o hacer un mantenimiento.

Observe como están interconectadas todas las partes mediante los conectores.
Para ver mejor los detalles, haga clic en la foto y la verá, más grande.

Felicitamos a Fabio Osorio Pimentel, por su trabajo y por compartir su experiencia con nosotros.
