Amplificador de 240 vatios con 12 salidas para Sonido Ambiental

Amplificador de 240 watts repartidos en 6 salidas estéreo de 40W cada una. El volumen se controla de manera independiente para cada dos salidas.



El reproductor Mp3 con entrada USB y SD

Hemos adaptado un Reproductor mp3 con entrada USB, SD y radio. Lo que hicimos fue comprar un pequeño reproductor de esos que tienen unos pequeños parlantes y que además son recargables. Sacamos el reproductor y guardamos los parlantes y la batería para otros proyectos electrónicos. Su precio es muy económico hoy en día. Sólo costó 15 dólares.

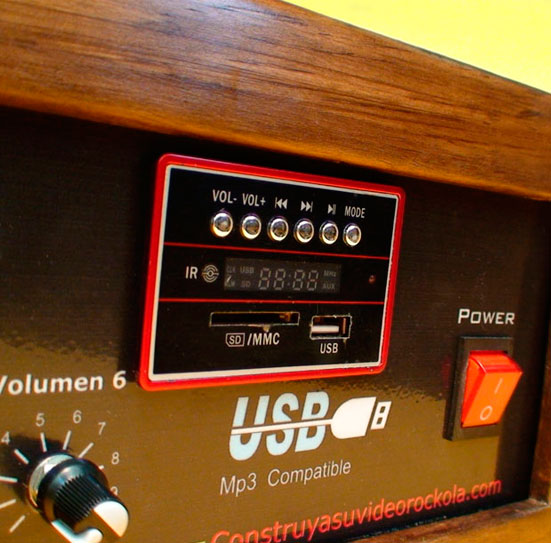

Se debe desarmar el reproductor con mucho cuidado. Tenga en cuenta que al colocar el reproductor en el frente del amplificador, debe quedar de tal manera que se vea, parte del diseño del aparato. Los tornillos que sujetan el frente del reproductor están detrás del sticker o adhesivo de presentación. Se retira el sticker con mucho cuidado, se atornilla y se coloca nuevamente al final de la instalación.
Como éste reproductor trae un adaptador de corriente, lo dejamos en el interior del amplificador para alimentar el reproductor con este mismo y nos evitamos hacer una Fuente regulada.

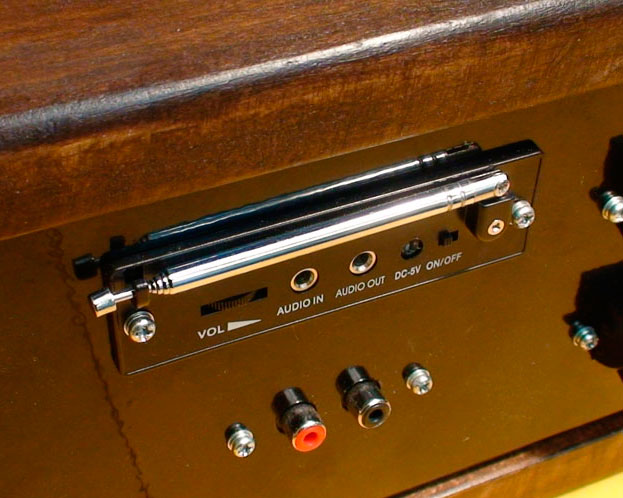

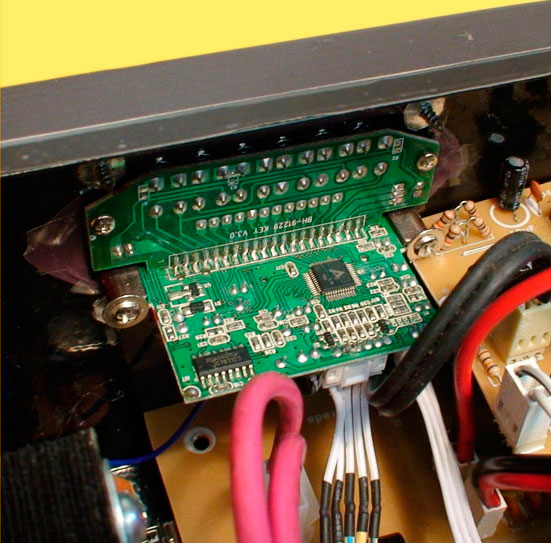

El reproductor MP3 que usamos viene con el circuito dividido en dos partes. La parte frontal que vimos en la foto anterior, que tiene las entradas y botones de control y una parte adicional que tiene un preamplificador, la entrada de alimentación, salida de señal y la antena del radio. Esta pieza la colocamos en la parte trasera del amplificador.
La salida del reproductor va conectada a la entrada del ecualizador de 5 bandas. Así podemos ecualizar la señal proveniente del reproductor, dándole a la música la ecualización de nuestro gusto.

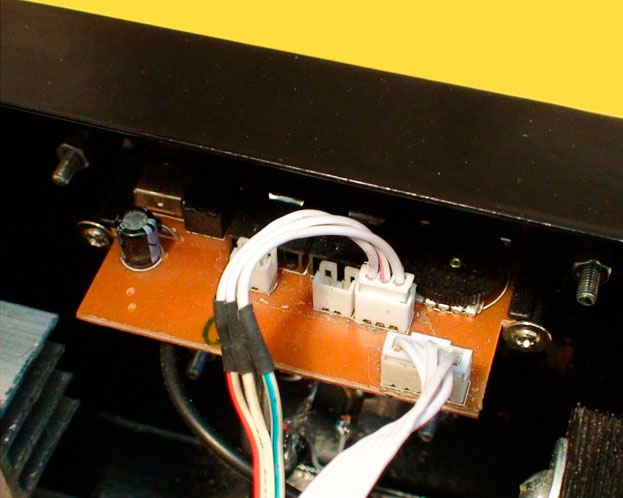

Como los cables que interconectan las dos tarjetas del reproductor son muy cortos, fue necesario alargarlos, adicionando cable. El empate se debe hacer con soldadura y tubo termoencogible, para evitar cortos o malas conexiones.

El ecualizador de 5 bandas

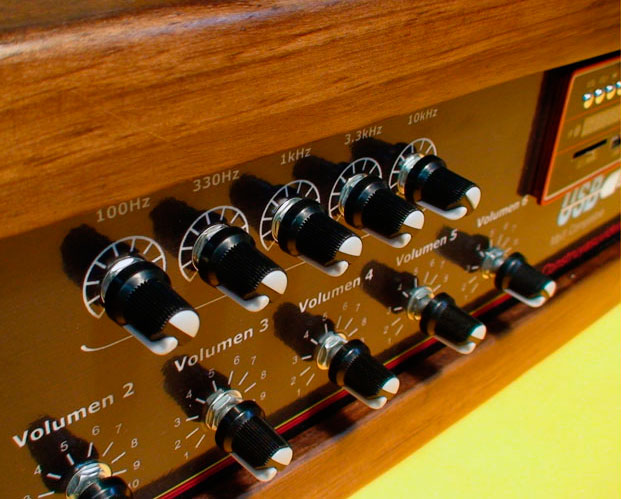

El ecualizador de 5 bandas le da además de una excelente presentación, un gran servicio al permitir graduar las frecuencias al gusto del escucha.
Como los parlantes que usamos en este caso son pequeños y la potencia por salida es relativamente baja. Notamos que el control de bajos no se sentía mucho. Esto es porque el EQ de 5 bandas fue diseñado para ser usado con amplificadores de mediana y gran potencia y con parlantes de al menos 10 pulgadas, que están en capacidad de reproducir esas frecuencias. Por esta razón nos vimos obligados a correr un poco las frecuencias de los controles de medios-bajos y bajos.

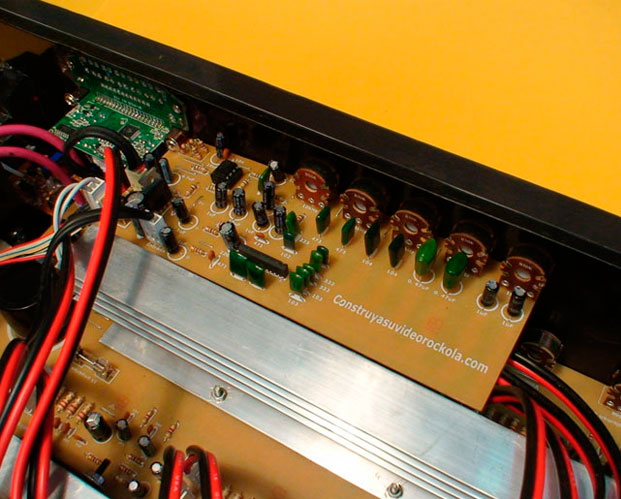

Básicamente lo que hicimos fue tomar los dos condensadores de 0.47 que se encuentran detrás del segundo potenciómetro que controla la frecuencia de 330 Hz, y los colocamos en el lugar de los condensadores de 1uF que están detrás del primer potenciómetro. En reemplazo de los condensadores de 0.47, colocamos Condensadores de 0.22 (224) y de ésta manera logramos que nuestros parlantes reprodujeran los cambios que hace el ecualizador.

NOTA: Le recomendamos construya el ecualizador de 5 bandas tal cual se encuentra en nuestro artículo original. En caso de no quedar satisfecho con los realces de frecuencia, deberá cambiar los Condensadores hasta encontrar el punto de su gusto o necesidad. Recuerde que para esto debe tener experiencia y un buen oído, de lo contrario puede estropear la calidad de sonido.

Salidas a parlante

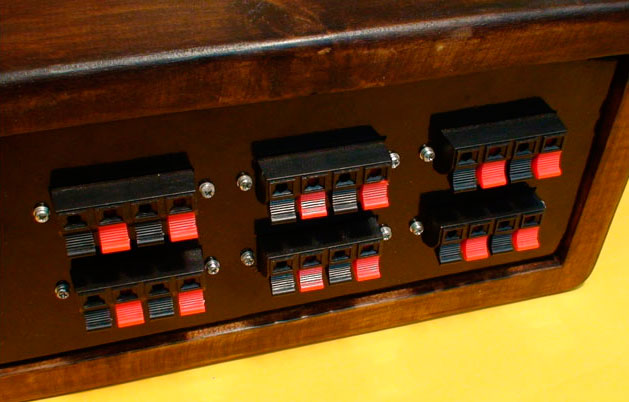

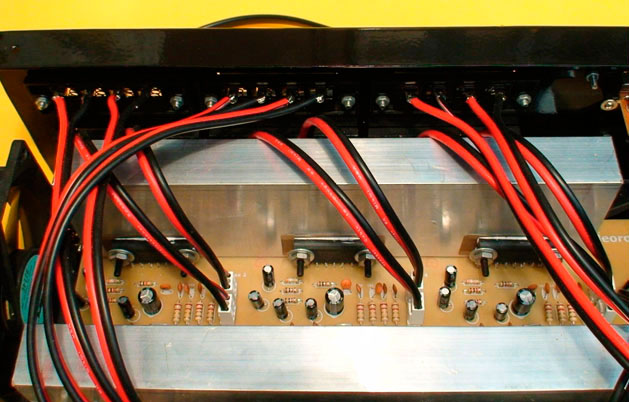

Las 12 salidas a parlante van de a dos en dos. Cada circuito integrado tiene dos salidas para formar el estéreo. Se deben conectar a un terminal de dos salidas de manera ordenada.
La idea es poder manejar el volumen de 6 lugares diferentes por independiente. El orden de conexiones debe ser impecable. También es recomendable marcar los conectores de salida a parlante, numerándolos del 1 al 6. Así al momento de conectar los bafles usted sabrá que está conectando y a donde va.



Amplificador terminado

finished amplifierAquí podemos ver terminado el amplificador para sonido ambiental de 240 watts con ecualizador de 5 bandas y reproductor mp3. Este proyecto es una gran opción para sonorizar espacios grandes o varios espacios, logrando una distribución del sonido de manera equilibrada y controlada. Invirtiendo un dinero no muy alto obtendremos un amplificador de muy buena calidad. También puede usarlo para amplificar su videorockola portátil o de pared. Hoy en día las videorockolas están usando el amplificador externo, de la misma manera que sus bafles. Esta optimización redunda en economía y ahorro de espacio.

sonido completoVeamos el amplificador de sonido con los 12 bafles conectados. Hicimos 10 bafles con parlantes de 6 pulgadas y 2 con parlantes de 12 pulgadas.
Los bafles pequeños reparten el sonido de manera equitativa por todo el lugar y los grandes le dan cuerpo y una respuesta de bajos más contundente a todo el equipo. Por esto recomendamos hacer lo mismo al momento que construyan este gran proyecto. Lógicamente esto depende del uso que le vayamos a dar. En muchas casos todos los bafles deberán se iguales.
Esperamos sea de gran utilidad para todos!



Video de prueba del amplificador ambiental de 240W



Conozca el restaurante donde fue colocado este amplificador!

restaurante





Temas que te pueden interesar:

Curso básico de electrónica

Ecualizador de 5 bandas

Crossover pasivo


>>>Descargue aquí<<< El archivo PDF con el diagrama eléctrico, diagrama de conexión, el circuito impreso y la lista de matariales del amplificador ambiental de 240W con TA8210.
