Amplificador Estéreo de 250 Watts Complementario

La presentación. Aspecto muy importante

Uno de los principales problemas al momento de sacar un producto al mercado, es su presentación exterior. No sólo basta con tener un buen producto, durable y de buena calidad. Debe ser llamativo y muy bien presentado. En muchos casos hemos visto muy buenos desarrollos, pero de pésima presentación. Esto hace que los clientes no vean confiable el producto y ni siquiera se toman la molestia de verlo funcionar.
En esta ocasión tenemos un amplificador de 250 watts de muy buena calidad y alto desempeño, Sólo nos falta darle una buena presentación. De esta manera lograr que al cliente le llame la atención y lo escuche sonar.

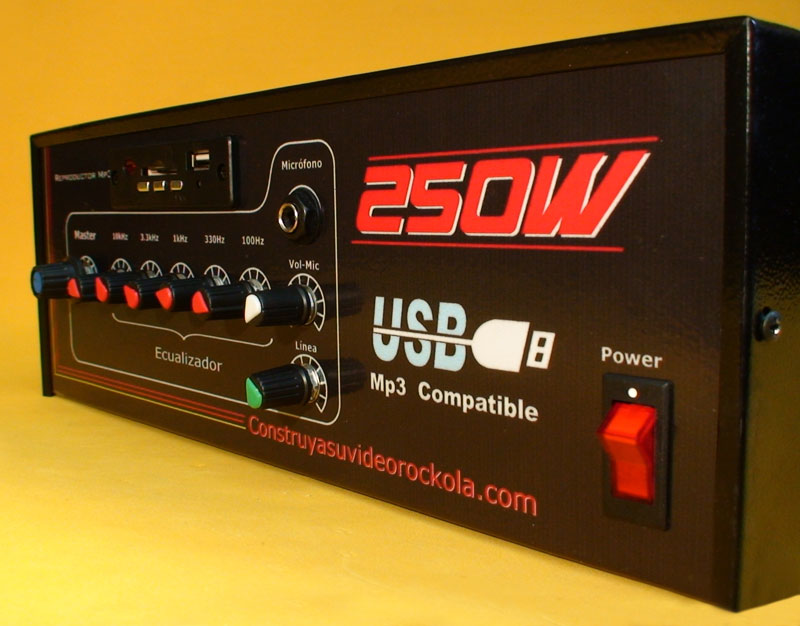

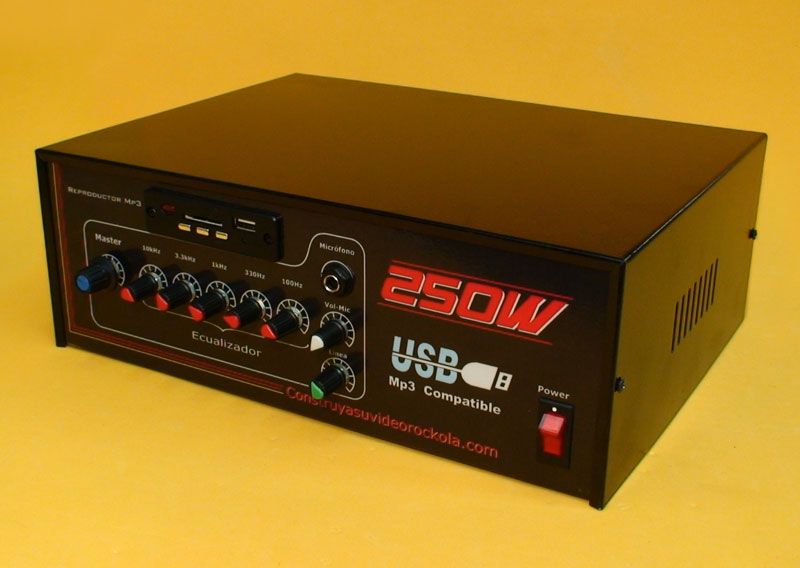

Diseño frontal del amplificador

La caja o gabinete para el amplificador está hecha en lámina de hierro con todos los orificios necesarios, como: el interruptor de encendido, los potenciómetros de tonos y volumen, ventilador, salida de los parlantes, entrada de señal, fusible, cable de poder, reproductor mp3, etc. La lámina se pinta con Pintura Electrostática o alguna pintura de buena calidad, preferiblemente de secado al horno.
La calcomanía del frente con todas las funciones de los botones de la parte frontal, se imprime en papel de vinilo adhesivo.Luego la cubrimos con papel contact para protegerla. Descargue aquí el archivo de Corel Draw con el diseño del frente de este amplificador.
Todas las partes deben encajar perfectamente y deben ser distribuidas de manera estética y ordenada.

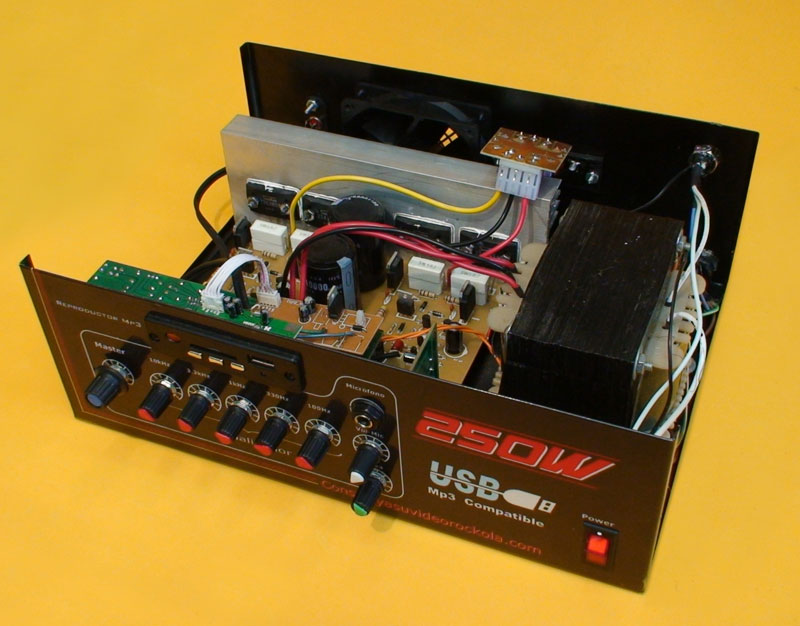

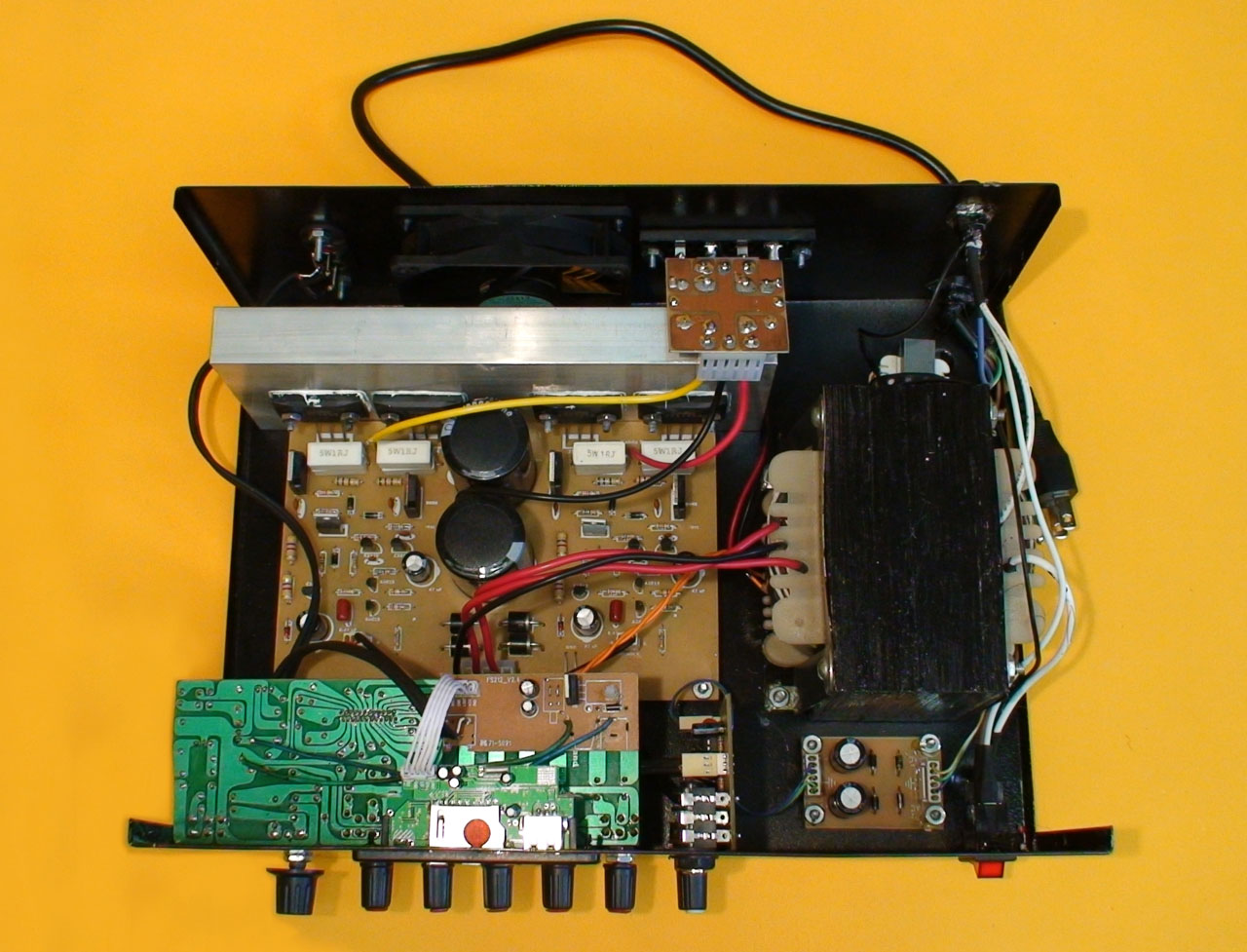

El amplificador visto desde arriba

Observe las conexiones entre el amplificador, el preamplificador de micrófono y línea mezclada, el ecualizador de 5 bandas, y el reproductor MP3. Puede dar clic sobre la foto para verla en un tamaño grande y así poder estudiar con detenimiento como se debe conectar cada componente.
Mantenga un buen orden de cableado y use cables de diferentes colores para no confundir las conexiones.
Recuerde usar cable blindado o apantallado para el transporte de la señal entre la entrada, el preamplificador, el ecualizador y el amplificador.

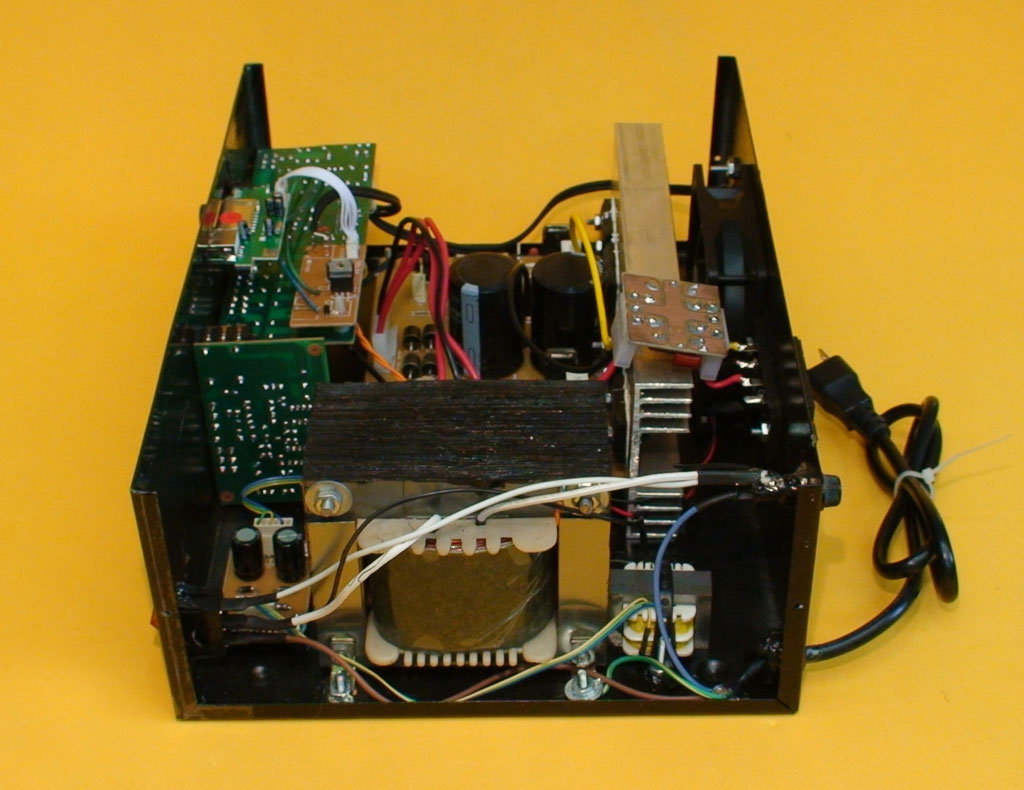

Alimentaciones AC necesarias0

El piso de la caja debe llevar los orificios para el ajuste del transformador y la tarjeta del amplificador.
En este caso vemos dos transformadores, ya que el transformador que teníamos para al amplificador solo contaba con el devanado secundario de 50x50V y un devanado adicional de 12 voltios.
El devanado adicional lo usamos para alimentar el Ecualizador de 5 bandas y el reproductor Mp3. Pero nos hacia falta un devanado adicional de 9+9 o 12+12 V AC para alimentar la fuente simétrica que se encargaría de proporcionar la corriente al preamplificador de micrófono. Por esta razón nos vimos obligados a colocar otro transformador de 9+9V AC. Los dos transformadores se conectaron en paralelo a la entrada de corriente del amplificador.

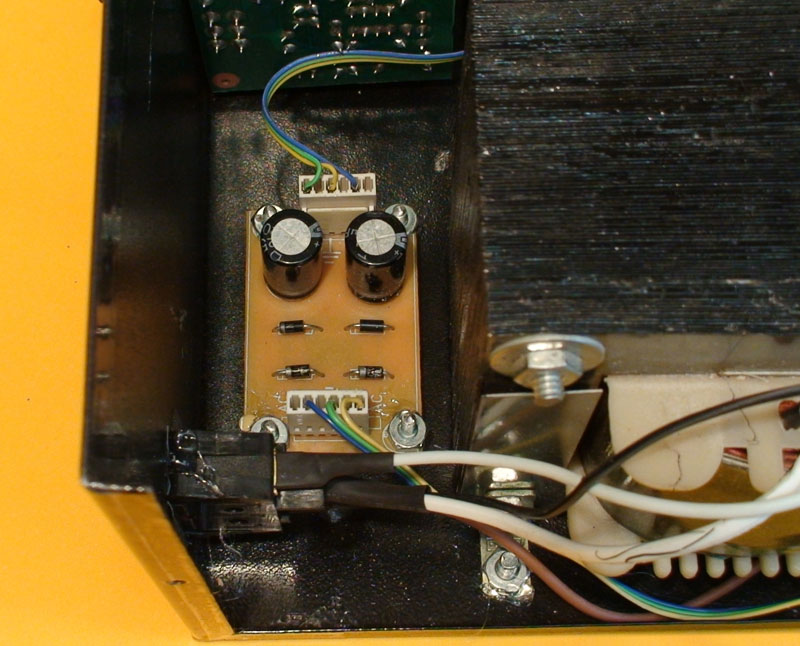

Fuentes DC adicionales

La fuente simétrica tiene como objeto alimentar el preamplificador de micrófono y línea. Esta se encuentra en el artículo de fuentes simétricas.
Por otra parte el Ecualizador de 5 bandas ya trae su propia fuente regulada, así que de éste podemos alimentar el reproductor MP3 sin problema de ruidos.
Es bueno anotar que algunos reproductores MP3 no traen regulación en su interior y se alimentan a 5 voltios. Para éstos módulos sí es estrictamente necesario hacer una fuente regulada por aparte, con un regulador LM7805.

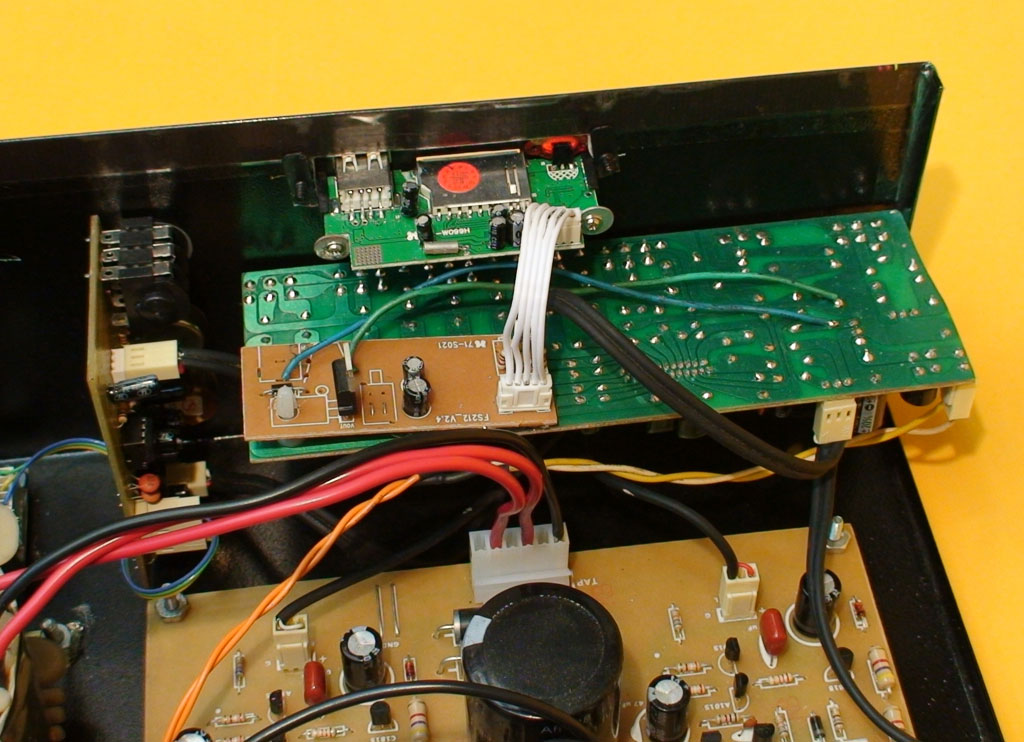

Módulo decodificador MP3 con puerto USB

Hemos adaptado al frente del amplificador un reproductor mp3 con entrada USB. Hoy en día casi todos estos módulos tienen conexión bluetooth. Esto le permite al usuario programar música sin necesidad de tener que llevar un computador a todas partes.
Además si el amplificador es parte de una videorockola, el reproductor MP3 se convierte en una gran herramienta. Al momento que la rockola se dañe, éste dispositivo le permite al tendero colocar música mientras arreglan la videorockola.



Cómo se coloca un módulo mp3 con puerto USB?

Existen dos presentaciones en las que podemos encontrar este tipo dedispositivos: Como módulos listos para instalar, o como parte de un altavoz amplificado. Cuando es el módulo listo, basta con ubicar donde se alimenta y cual es la salida de audio, para hacer las conexiones pertinentes.
Y cuando es parte de un altavoz, primero se desarma el reproductor con mucho cuidado. Se saca de su caja, para luego instalarlo al frente del amplificador. La salida del reproductor va conectada a la entrada de señal del ecualizador de 5 bandas, al igual que la entrada de línea exterior del amplificador. Se deben colocar dos resistencias de 2.2K en serie, entre el reproductor Mp3 y el EQ. También entre la entrada de señal exterior y el EQ. Estas resistencias se encargan de sumar las dos señales. Así podemos ecualizar al gusto la señal proveniente del reproductor o del exterior.

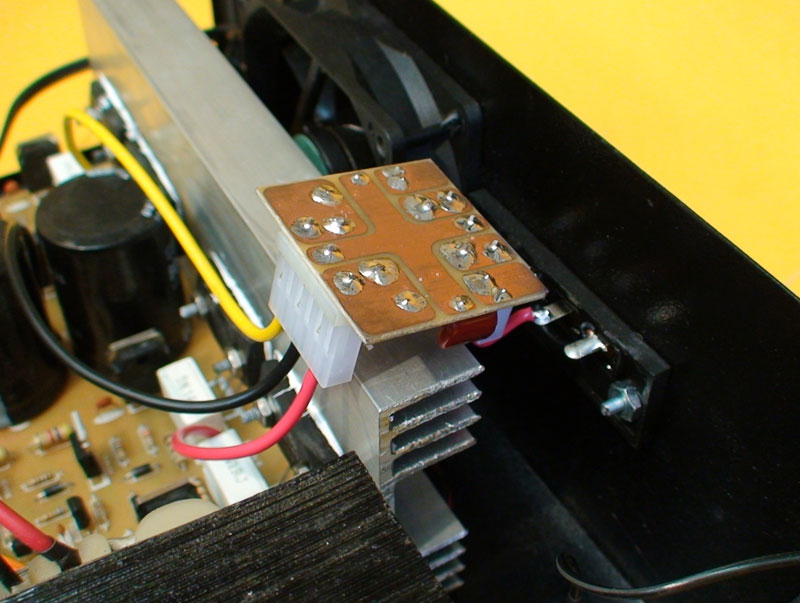

La red de zobel

La tarjeta que vemos por el lado de las pistas es nada menos que la Red de Zobel. Va conectada entre las salidas del amplificador y los terminales donde se conectan los parlantes. La Red de Zobel consta en 4 componentes; Un condensador de 0.1 uF en paralelo con una resistencia de 10 ohmios. Una bobina que está en paralelo con otra resistencia de 10 ohmios y que a su vez están en serie con la salida a parlante. Este circuito se encarga de proteger los transistores de potencia de corrientes inversas que el parlante puede enviar hacia la salida del amplificador. También protege de oscilaciones.
La bobina se hace enrollando 12 vueltas de alambre de cobre magneto, calibre 17 o 18 según la tabla AWG. Se puede usar como matriz una broca con un diámetro de 3/8 de pulgada, para enrollar el alambre sobre ésta. Si desea ver como se hace una bobina, puede ver el video del amplificador de 400W que está en nuestra sección de amplificadores de potencia.

Económico, didáctico y funcional

El amplificador de 250 watts con ecualizador de 5 bandas, entrada de micrófono y reproductor mp3, es una gran opción para las personas que no tienen un presupuesto alto. Con poco dinero selogra un amplificador de muy buena calidad. También puede usarlo para amplificar las videorockolas portátiles. Estas videorockolas usan el amplificador externo, de la misma manera que sus bafles. Así se logra una rockola más delgada y el control del volumen y tonos se hacen desde el mostrador del negocio. Esta optimización redunda en economía y ahorro de espacio.



video con el ensamble y prueba de este proyecto



Aumentando la potencia del amplificador



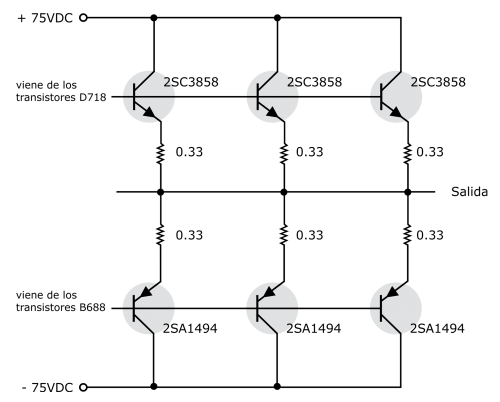

Diagrama de conexión de varios transistores en paralelo

Al colocar más transistores de potencia en paralelo, podemos obtener más potencia.
Al hacer esto se debe cambiar el transformador de 50+50VAC, por uno de 55+55VAC. También debemos bajar las resistencias de 0.47 ohmios a 0.33 ohmios y la resistencia de 33 ohmios de regulación de BIAS (R11), se debe cambiar por una de 10 ohmios.
Recuerde que para hacer este tipo de modificaciones se debe tener buen conocimiento en electrónica.
Si no tiene experiencia en el ensamble de amplificadores, le recomendamos comience por amplificadores más sencillos.

Agradecimientos muy especiales a Rafael Tapia, Oscar nuñez y Justo Beleño, que me ayudaron a concretar y depurar este proyecto.

NOTA: Antes de empezar a construir cualquiera de nuestros proyectos electrónicos, lea nuestra sección de Recomendaciones. Contiene muchos “tips” que le serán muy útiles y le evitarán dolores de cabeza.
