Amplificador Estereo de 400W Complementario

Los Conectores

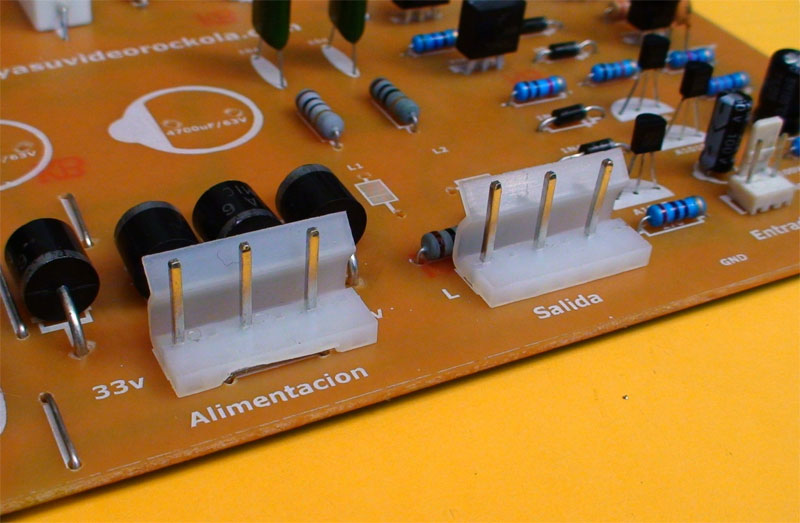

En la foto se aprecian el conector de entrada de alimentación AC y el conector de salidas a parlante. Ambos son conectores MOLEX de 6 pines, de 3.6 milímetros.
Para colocar estos conectores, primero se les retira un pin de por medio. Luego soldarlos al circuito impreso. Uno es la entrada de corriente AC, y el otro es la salida de señal amplificada, que va a los parlantes.

Bobinas de la Red de Zobel

La Red de Zobel tiene como función proteger los transistores de voltajes en reversa que puedan producir los parlantes. También protege de posibles oscilaciones. Otra función es limitar el exceso de frecuencias altas, que aunque no son escuchadas por el oído humano, si pueden generar sobrecalentamiento de los transistores.
Las bobinas de la red de zobel las debemos construir nosotros mismos, de acuerdo a la aplicación requerida. Comercialmente son difíciles de conseguir.

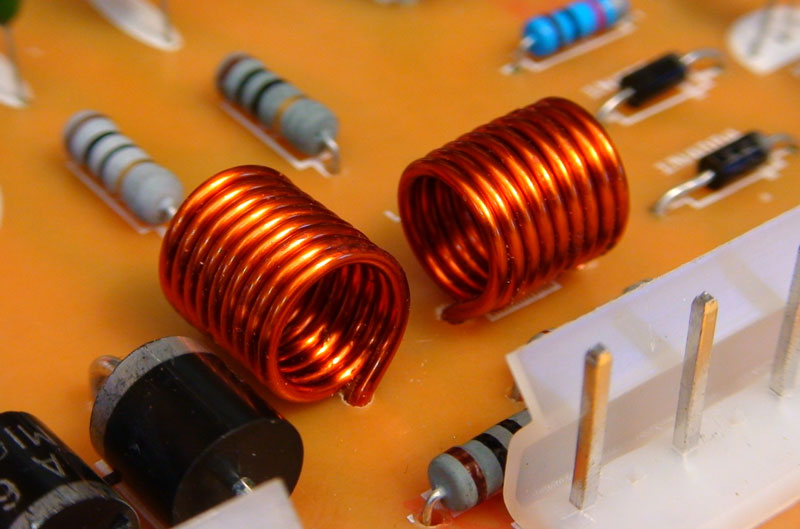

Para hacer las bobinas, tomamos alambre de cobre, calibre (18 AWG), (1.024 mm.) y una broca de 3/8 de pulgada, damos 11 vueltas sobre la broca, cortamos el excedente de alambre y enderezamos los terminales de la bobina, tal como se aprecia en la fotografía. Al enderezar el alambre, la bobina queda de 10 vueltas exactas.

Transistores de salida

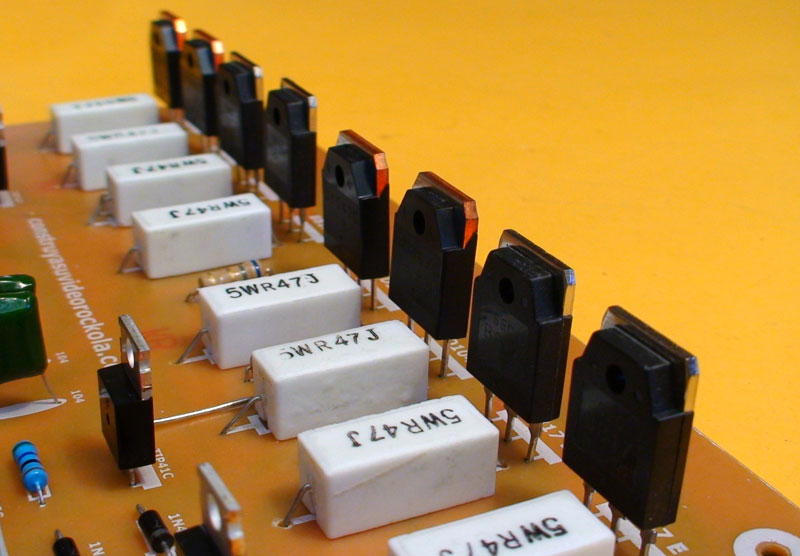

Los transistores de potencia D1047 (NPN) y los transistores B817E (PNP), van de a dos transistores positivos y dos negativos en cada salida. A esta disposición se le llama Complementario. En caso de no conseguir estos transistores, puede reemplazarlos por los 2SC5200 (NPN) y 2SA1943 (PNP). Además así podría subir el voltaje del trasformador hasta 44V + 44V y así lograr una potencia de 200W por canal.
Recuerde que para hacer esto, deberá subir el voltaje de todos los condensadores por encima de 63 voltios. Además cambiar los TIP41c (NPN) y las TIP42c (PNP), por los C2073 (NPN) y el A940 (PNP), o por los transistores A1837 (PNP) y C4793 (NPN). Éstos soportan mas voltaje, por lo tanto trabajan mas descansados. No olvide colocarles disipadores independientes.

Los condensadores de la fuente

Coloque los condensadores de 6.800 microfaradios a 63 voltios de la fuente de poder. Si lo desea, puede cambiarlos por condensadores de hasta 10.000 microfaradios. Así se gana más limpieza en el sonido y más contundencia en el bajo en alto volumen.

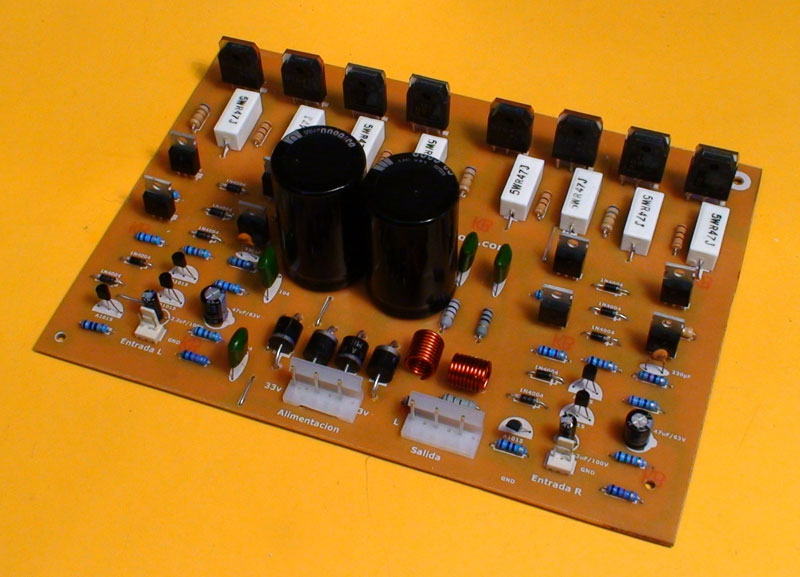

Ahora se puede apreciar la tarjeta terminada, lista para la instalación del disipador.
En este punto del ensamble es recomendable lavar por debajo la tarjeta, utilizando thinner y un cepillo de dientes. Esto con el fin de retirar todas las partículas de soldadura que puedan posteriormente ser causa de un corto circuito.

Aísle y ajuste los transistores

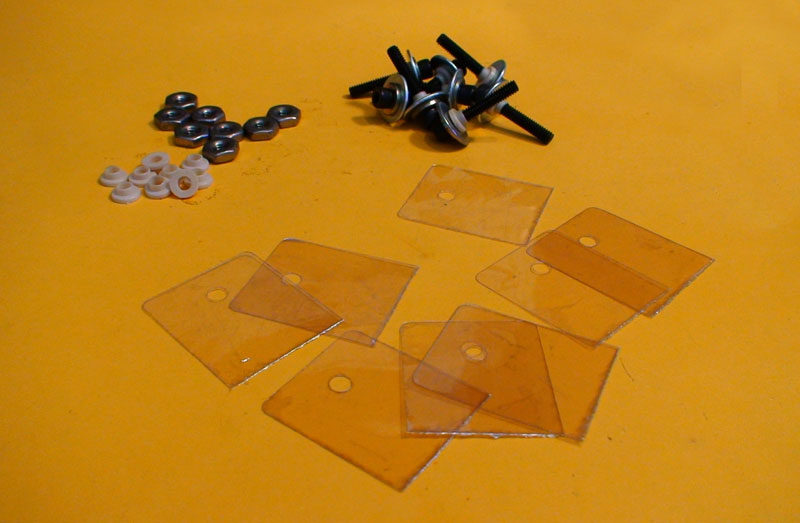

Los aislantes de mica, los tornillos pasantes con tuerca y los bujes aislantes son materiales necesarios e indispensables para aislar los transistores del disipador. Si no consigue los aislantes de mica, puede usar teflón adhesivo.
NOTA: Si los transistores No quedan bien aislados del disipador de aluminio, se generan corto circuitos, que lo llevarán a fracasar en este proyecto. recuerde que la parte de atrás de los transistores tienen voltajes opuestos. Así que por ningún motivo omita este paso.

Sea precavido

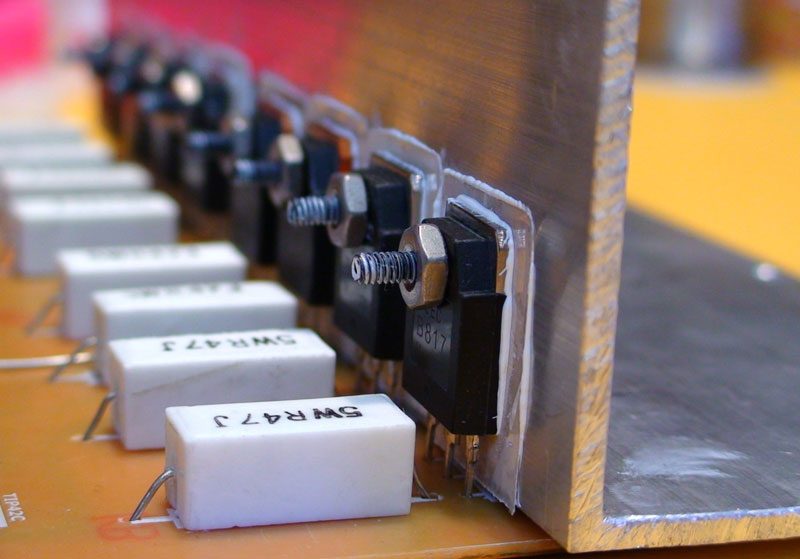

Recuerde nuevamente que los transistores de salida van aislados del disipador con aislantes de mica. Además se aplica grasa siliconada para transmitir el calor, desde cada transistor al aluminio.
Cerciórese de que los transistores están bien aislados. Esto se hace midiendo entre el colector de los transistores de potencia (pin central) y el disipador. El multímetro se coloca en la escala de continuidad.  Y al medir deberá marcar nada (un uno a la izquierda).
Además es importante que el disipador sea lo suficientemente grande, ya que estos transistores disipan bastante calor.
Aplicamos grasa siliconada en la parte posterior de los transistores de salida, luego se Coloca el aislante. por último se coloca el disipador y se atornilla cada tuerca, apretando fuerte para que se transmita el calor; de los transistores, al disipador de aluminio.

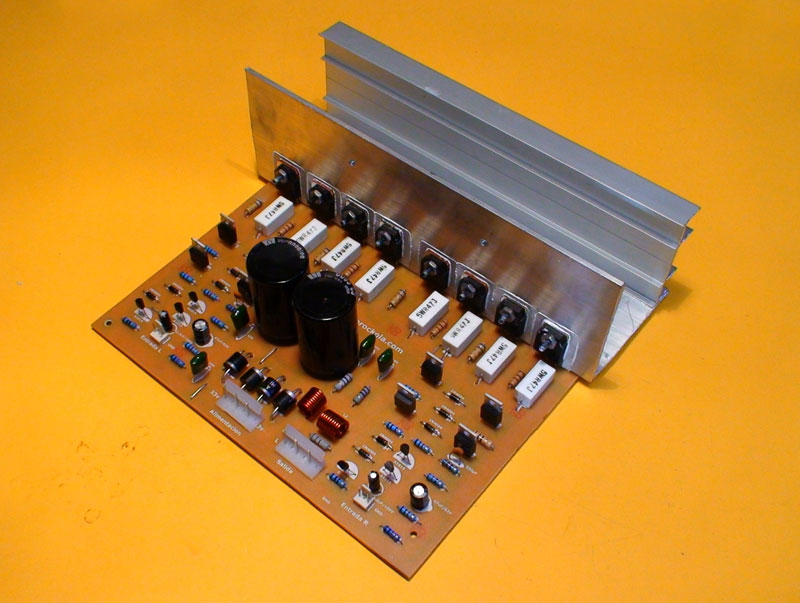

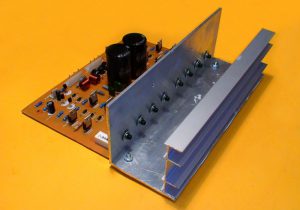

Use buen disipador

Dada la escasez de disipadores en el mercado; es importante ser recursivos. Se debe tratar de generar un área en aluminio lo suficientemente grande, como para capturar el frío del ambiente, para que éste disipe el calor emitido por los transistores de salida.

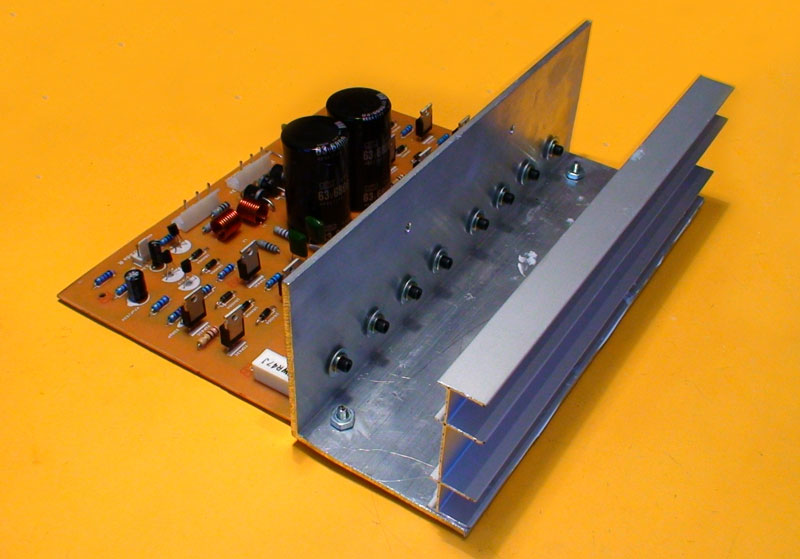

Para ello hemos utilizado un fragmento de riel de aluminio, que atornillamos en la parte posterior del ángulo de aluminio. Éste servirá como aleta disipadora; formando así un disipador económico y funcional.
Recuerde Aplicar grasa siliconada entre las dos piezas de aluminio, y atornillarlos fuertemente.

Controlar el volumen

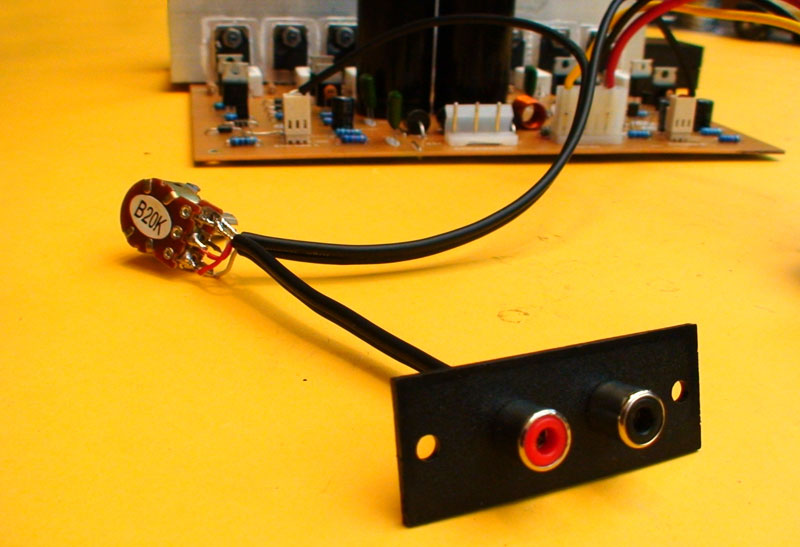

Por lo general todo amplificador se usa acompañado de un preamplificador. Pero en el caso que usted no quiera hacer un preamplificador de los que ofrecemos en la sección de proyectos, puede simplemente conectar un potenciómetro de volumen de 10K o 20K, de la siguiente manera:
Los dos pines o terminales de la izquierda, mirando el potenciómetro de frente, se unen con soldadura. En éste punto se conecta el tierra o común. Los cables que vienen del amplificador son las dos entradas de señal. Éstos se sueldan en los dos pines del centro del potenciómetro.
Y los cables que vienen del conector RCA de entrada de señal, se sueldan en los dos pines restantes o pines de la derecha.
El tierra que viene de la entrada de señal y el tierra del amplificador, se unen en el punto de unión de los dos pines izquierdos del potenciómetro.

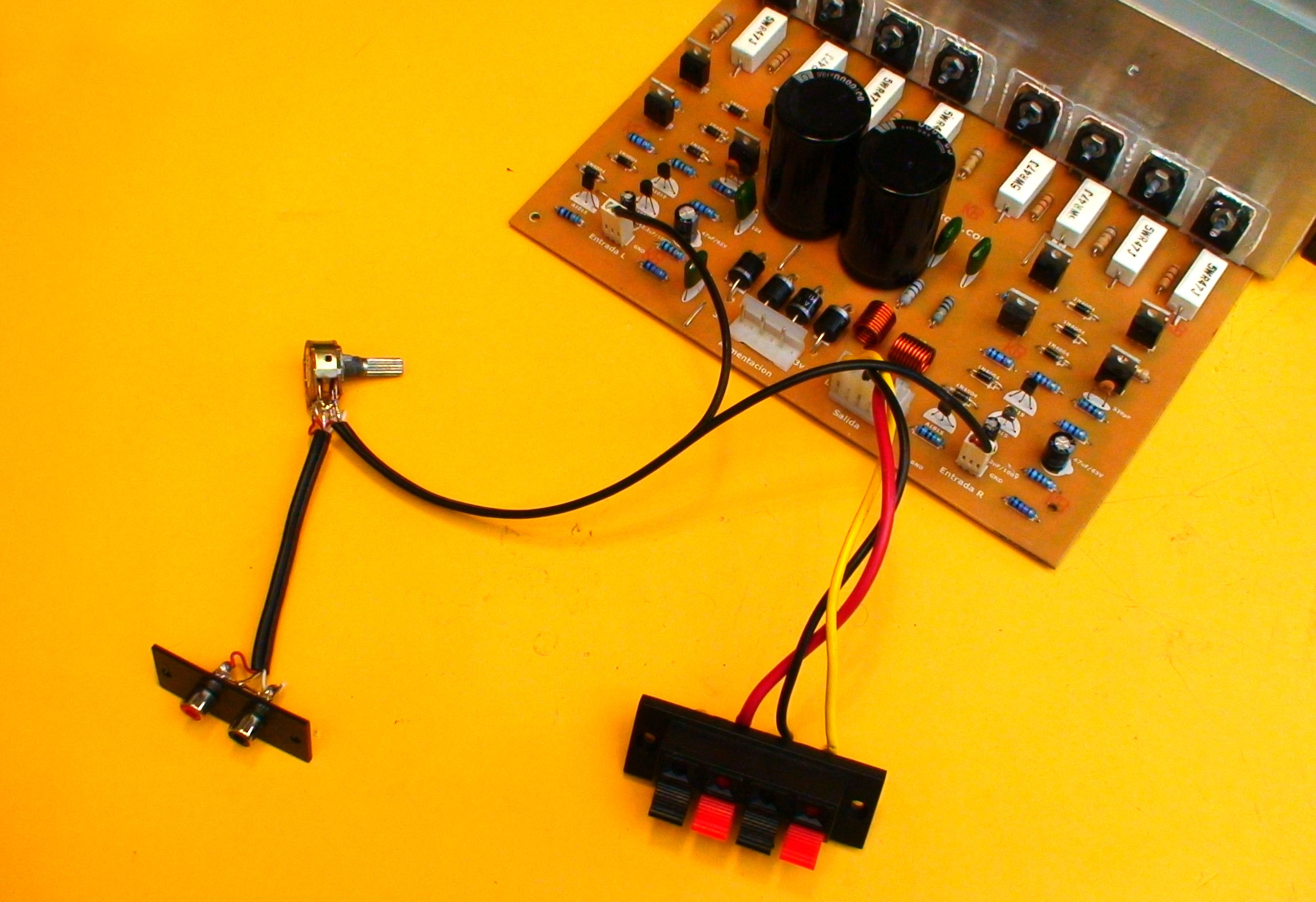

Entrada y salida de señal conectadas

El cable que diseñamos con el conector RCA y el potenciómetro, se conecta a las entradas de señal del amplificador.
El Terminal de salidas a parlante, se conecta al amplificador.



Más recomendaciones

Cerciórese de colocar los transistores en la posición correcta, de no ser así, puede quemar su amplificador o simplemete no funcione.
Los TIP42 tienden a calentarse bastante. Por lo que recomendamos colocarles un disipador de aluminio a cada uno por independiente.
Este amplificador fue probado con 2 parlantes de 300 watts de potencia y con una impedancia de 8 ohmios y 12 pulgadas, dando un excelente rendimiento. Aconsejamos usar parlantes de 400w a 500W pico (200W RMS) y con un tamaño de hasta 15 pulgadas.



Video tutorial que muestra la primera parte del ensamble de este amplificador



Segunda parte del ensamble y prueba de sonido

A continuación veremos como encajar el amplificador en su respectivo gabinete.
