Como Hacer un Amplificador Estereo de 1000 Watts

Módulos monofónicos terminados

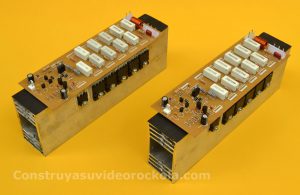

Veamos las dos tarjetas amplificadoras ya montadas en sus disipadores. Cada una es de 500 watts. Observe la calidad del ensamble. La tarjeta queda levantada al menos 1 centímetro sobre el disipador de calor.
Los disipadores deben ser más largos que las tarjetas para que cumplan bien su función de disipar el calor. Entre más área de aluminio haya, mejor será la disipación de calor.
Teniendo ya las tarjetas listas, procedemos a hacer las mediciones pertinentes. Por ejemplo: medición de impedancia en las salidas, y en la entrada de alimentación. Aunque se supone que la persona que hace este amplificador ya tiene el suficiente conocimiento, les recordamos que busque en la página. Encontrará varios amplificadores con la misma configuración como el Amplificador mono de 400W, y que muestran como hacer las mediciones pertinentes.

Fuente simétrica de alta potencia

Ahora procedemos a construir la fuente rectificadora. Ésta es una de las fuentes que tenemos en el artículo de Fuentes Simétricas de varios tamaños. Usamos la fuente con 6 condensadores de 5600uF para alimentar las dos etapas de 10 transistores cada una.
Si piensa construir el amplificador con las tarjetas de 16 transistores, le recomendamos usar condensadores de 10.000uF. Así obtener un buen rendimiento en alto volumen.
El puente de diodos que usamos es de 50 Amperios. No es que el amplificador consuma todo esto, si no que hoy en día los puentes de diodos que se consiguen en el mercado no son de muy buena calidad. Es mejor ir seguros por encima y no tener luego dolores de cabeza. Los condensadores que van alrededor del puente de diodos son de 0.1uF (104) en poliéster y sirven para eliminar posibles rizos de voltaje.

El transformador para el amplificador

El transformador ideal para nuestro amplificador zener de 1000W, debe ser de 55+55V AC y con una corriente mínima de 16 amperios. Si consigue uno de más amperios, mejor aún.
Nosotros como promovemos el reciclaje, usamos un transformador que encontramos en una chatarrería. Originalmente tenía varios voltajes de 28 voltios AC y todos con el mismo amperaje. lo que hicimos fue colocar de a dos devanados en serie para lograr 56 voltios AC y luego estos devanados los pusimos en serie con los otros de 56V, sacando un Tap central. Al final haciendo series y paralelos, logramos un transformador bastante potente que nos entregó lo que necesitaremos para nuestro amplificador.
Así que si encuentran un transformador grande y con un alambre bastante grueso, lo que deben hacer es estudiarlo primero y mirar si se puede organizar sin necesidad de desarmarlo. Si ya ven que no se puede, solo resta desarmarlo y volverlo a bobinar para hacer el que necesitamos. Recuerde estudiar nuestra sección de proyectos Fuentes.

Mediciones

ADVERTENCIA: Todas las mediciones con alimentación, se hacen usando un circuito serie construido con un bombillo incandescente o halógeno de 100W, una clavija, cable duplex y dos caimanes. Gracias a un circuito tan básico como éste, se evitan muchos inconvenientes y la pérdida del aparato.

Antes de ensamblar el amplificador en su caja o gabinete, se debe comprobar que todo va a funcionar correctamente. Se debe probar cada etapa amplificadora, tal como se muestra en nuestro video del Amplificador híbrido de 1000W.

En este artículo no explicamos paso a paso las mediciones, porque ya tenemos 3 amplificadores que muestran este proceso y que son el mismo diseño, sólo que de menor potencia. Estos amplificadores son:

Amplificador monofónico de 100W versión 2.0
Amplificador estéreo de 250W
Amplificador mono de 400W

En estos 3 proyectos encontrará las mediciones y algunos tips que debe tener en cuenta antes de montar nuestro amplificador zener estéreo de 1000W

Conexión de la alimentación

Ahora debemos encajar e interconectar los componentes necesarios para la alimentación del amplificador. El interruptor, el porta fusible y la entrada de corriente del transformador van todos en serie con la corriente de la red pública.
La salida del transformador va conectada a la fuente rectificadora. El otro transformador va conectado en paralelo con el transformador principal y es para alimentar los ventiladores (cooler fan), se rectifica el voltaje AC del pequeño transformador de 12V usando un puente de diodos de 1 amperio y un condensador de 10uF en adelante. Ya con esto los ventiladores trabajan perfectamente.

Cable de señal y controles de volumen

Los amplificadores de alta potencia utilizan un control de volumen independiente para cada canal. Es decir que un potenciómetro controla el volumen del canal izquierdo y otro potenciómetro controla el volumen del canal derecho. De ésta manera podemos equilibrar el volumen de cada lado, de manera independiente.
Para que no se introduzcan ruidos parásitos, se debe usar cable blindado estéreo. En un extremo se conecta un RCA hembra doble. Por éste es por donde va a entrar la señal de audio, proveniente de un preamplificador, consola o mezclador. En el otro extremo van un par de conectores hembra de 3 pines.  Sólo usamos sus orificios extremos, omitiendo el del centro. Un orificio es tierra y el otro es la señal de audio. Cada uno de estos conectores irá conectado a cada entrada de cada amplificador mono.
En la mitad del recorrido del cable se colocan potenciómetros de 20K que servirán para controlar el volumen. Recordemos que un potenciómetro sencillo tiene 3 terminales. El primer terminal, de izquierda a derecha, mirando el potenciómetro de frente, es tierra o común. El segundo pin que es el del centro, es la salida de señal y el tercer pin o pin derecho es la entrada de señal.



Cable de alimentación de la fuente a los amplificadores

Ahora, para alimentar las dos etapas amplificadoras se requiere hacer un cable que conecta la fuente rectificadora con las dos etapas. Básicamente son dos cables de 3 líneas que van unidos en el conector que va a la fuente. En los otros dos extremos van conectores que van a ir a las tarjetas amplificadoras.
Recuerde usar cables gruesos para transportar la corriente DC. Ésta tiende a tener pérdidas si los cables no son los adecuados. Yo recomiendo un cable 12 o como mínimo un 14, según la Tabla AWG.

Ensamble final

Para terminar montamos las dos tarjetas amplificadoras en la caja, a ambos lados del transformador y las atornillamos al piso de la caja. Para esto se hacen perforaciones en el piso de la caja y en los disipadores. Luego se ajustan con tornillos que van desde debajo de la caja, entrando a los disipadores de calor.
A continuación se procede a conectar los dos amplificadores a la fuente, por medio del cable que hicimos anteriormente. También se coloca el cable de señal con sus potenciómetros ajustados al frente de la caja y se conectan las salidas a parlante, conectando un cable que va, desde las salidas de cada amplificador, hasta los terminales de presión que van en la parte trasera de la caja.



Video que muestra el proceso de ensamble y prueba de sonido del amplificador de 1000W



Tarjeta ampliada a 16 transistores por canal

Debido a que muchas personas requieren de amplificadores de buen rendimiento, decidimos hacer una versión del amplificador zener, con 16 transistores por canal.
Con esta cantidad de transistores se puede lograr una potencia de aproximadamente 600 watts por canal, para un total de 1200W.
¿Entonces porque hacer esta versión si solo tiene 100W más por canal?
Esta es una pregunta que me hacen frecuentemente. Entendamos que con los 10 transistores es algo forzado conseguir los 500W reales, ya que es muy difícil conseguir transistores de buena calidad. Debe usar transistores que tengan un BETA o hFE de menos de 40 y una capacitancia de 5nF.
Así que si colocamos más transistores, se compensan las pérdidas por la baja calidad de los transistores de potencia y aseguramos una larga vida de nuestro amplificador.

¿Por qué son sólo 600W más por salida?

Esto se debe a que el voltaje máximo AC del transformador que le podemos colocar a éste amplificador, es de 60-0-60 voltios.
Ahora bien; No quiero decir en ningún momento que la versión de 10 transistores no de un buen rendimiento. Al contrario. Es un gran amplificador y su construcción no sale tan costosa. Simplemente la idea es dar otra opción para el caso de requerir un poco más de potencia, y sobre todo si es para amplificar bajos.
Un ejemplo de cómo usar este amplificador en un sonido profesional, sería construyendo 2 amplificadores de 10 transistores por etapa para reproducir las frecuencias medias y altas, y un tercer amplificador de 16 transistores por etapa, para reproducir los bajos. Esto acompañado de nuestro Crossover activo, tendríamos un sonido del tipo Line Array para eventos de mediano tamaño.

Esperamos que este proyecto les sea de gran utilidad y les de muchas satisfacciones.
