Como Hacer un Amplificador Estereo de 1000 Watts

Aprenda a fabricar un amplificador de 500W por cada canal, ideal para eventos al aire libre.



Transistores pre-excitadores

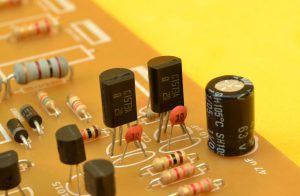

C2229 Los transistores 2SC2229 (Q4 y Q5), reciben el nombre de pre-excitadores. Se encargan de preamplificar la señal proveniente del par diferencial. Así que no deben calentar en lo absoluto por hacer un trabajo suave.
Si por alguna razón estos transistores muestran altas temperaturas, pueden ser falsificados o que hay un error en el ensamble del circuito impreso. La ganancia o hFE de los C2229 no debe superar los 190, De lo contrario pueden ser falsificados o de mala calidad.
Cuando el hFE es muy alto, los C2229 hacen entrar en corto a los transistores de salida, induciendo a posibles averías. Así que si no logra conseguir los C2229 de buena calidad, puede reemplazarlos por el 2SC1573, el 2SC1921 o el 2SC2271.



Transistor de BIAS

transistor de BIASEl TIP42 (Q6) es parte de la regulación de BIAS. Es un transistor PNP de potencia media. Su Emisor va conectado al voltaje positivo mediante una resistencia de 150 ohmios (R11), la base también va conectada al voltaje positivo en serie con una resistencia de 150 ohmios (R8) y un diodo rectificador (D2). El colector va directamente a la base del impulsor positivo y a su vez hace la regulación de BIAS con los dos diodos y la resistencia de 33 ohmios que vimos anteriormente.
Si no consigue éste transistor, lo puede reemplazar por un A940.

Entrada de señal

signal imputEl conector de entrada de señal es conocido en Colombia como conector GP. Este no es el nombre real. Su verdadero nombre es Conector encabezado de 2.54mm (connector leads header 2.54mm).
En este caso es un conector de 3 pines al que le retiramos el pin del centro. El pin de la izquierda es tierra (Ground) y el pin de la derecha es la entrada de señal.
Se puede usar otro tipo de conector o simplemente conectar los cables directamente, aunque esto no lo aconsejamos, puesto que dificulta el desmonte de la tarjeta del amplificador, al momento de un mantenimiento.



Resistencias de potencia

resistencias de potenciaObservemos colocadas las resistencias de 0.22 ohmios a 5W. Éstas pueden ser de hasta 0.33 ohmios. Su función es proteger los transistores de salida. Van entre el emisor de los transistores de salida y la salida a parlante del amplificador.
Como se aprecia en la fotografía, los componentes colocados hasta el momento están bien alineados y derechos. Recuerde que la buena presentación, valoriza su proyecto.

Red de zobel serie

red de zobel serieA continuación colocamos la otra parte de la Red de zobel que consiste en una bobina de 5uH (L1), con una resistencia de 10 ohmios (R20) en paralelo. Recordemos que el condensador de 0.1uF con la resistencia de 10 ohmios hacen parte de la Red de zobel. Estos dos componentes se encargan de mandar a tierra los posibles voltajes que se devuelvan del parlante hacia el amplificador. La bobina y la resistencia se encargan principalmente de bloquear posibles oscilaciones, aunque también rechazan tensiones inversas.
Para lograr una mejor efectividad y de paso ahorrar espacio. La resistencia se coloca como núcleo de la bobina. Esto genera una mejor inductancia de la bobina.
La bobina se construye con alambre calibre 16 AWG y se enrollan 12 vueltas sobre una broca de 3/8 de pulgada. La broca sirve como formaleta para que la bobina quede bien formada.

Los transistores de potencia

transistores de salidasAhora colocamos los transistores impulsores y los transistores de salida. Una recomendación importante es lavar la tarjeta con un cepillo de dientes y thinner, antes de colocar los transistores, ya que luego se dificulta su limpieza.
Como el disipador va a ir colocado en forma de túnel. Los transistores se deben colocar por la parte contraria a donde regularmente se colocan los componentes, es decir, por el lado de las pistas y el antisolder.
Los transistores se deben colocar bien alineados y lo más lejos posible de la tarjeta. No se deben cortar los terminales, si no aprovecharlos al máximo. La parte de atrás de los transistores queda hacia adentro, mirándose entre sí.



Disipador de calor estilo «Túnel»

disipador de calorEn algunos países no es fácil de conseguir disipadores ideales para nuestro amplificador. Para el caso de Colombia hay fábricas de perfiles de aluminio y sólo basta con ir a comprarlos y cortarlos a la medida.
En la fotografía podemos ver dos trozos de perfil de disipador soldados entre sí con soldadura de aluminio. Este tipo de soldaduras se realizan en los talleres de mecánica. Soldar los disipadores no es indispensable pero sí facilita bastante su posterior colocación.
Claro está que si en su región o país se le hace difícil conseguir disipadores nuevos, le recomendamos que recicle. Así ahorrará dinero y de paso ayuda a descontaminar el planeta.



Aislamiento del disipador de calor

caucho aislante disipadorLuego que tengamos el disipador para nuestro amplificador, ya sean en dos piezas o una sola, debemos aislarlo por la superficie superior. Es ahí donde va a estar suspendida la tarjeta o PCB.
Como las pistas de la tarjeta quedan mirando hacia el disipador, colocamos un trozo de caucho que reciclamos de un neumático de carro. Y lo pegamos con cemento de contacto.
Se corta el neumático al tamaño de la parte superior del disipador, Se aplica cemento de contacto, tanto en el disipador, como en el caucho. Se deja secar unos minutos y luego se pega el caucho al disipador, presionando fuerte.
Esto asegura que no habrá corto circuitos por eventual contacto de la tarjeta con el disipador.

Aislamiento de los transistores de salida

aislantes y grasa disipadoraOtro alistamiento importante se hace entre los transistores de potencia y el disipador. Recordemos que es un amplificador complementario. Los transistores de un lado son NPN y se alimentan con voltaje positivo. Y los del otro lado son PNP y se alimentan con voltaje negativo. Así que si se llega a pasar el voltaje de un transistor NPN a un transistor PNP, El corto circuito puede ser fatal para el amplificador.
Para esto se colocan aislantes de mica en cada lugar donde irá cada transistor, sin antes aplicar grasa siliconada. Ésta sirve para transmitir el calor al disipador, sin que se conduzca voltaje. Los aislantes deben ser un poco más grandes que la superficie que ocupa el transistor, para asegurar su aislamiento.



Aplicando grasa siliconada

grasa siliconada
A los transistores también se les debe aplicar grasa siliconada. Así se transmite el calor; de los transistores a los aislantes de mica y de los aislantes de mica, al disipador de calor.

Como asegurar los transistores

asegurar transistores
Cuando el disipador es uno solo o se han soldado sus dos partes, una forma simple de poder ajustar los transistores es usando tornillos largos pasantes con tuerca, que pasan desde un lado hasta el otro, asegurando cada par de transistores.

A continuación veremos las mediciones y el ensamble general.
